RS485轉載波抄表方案結合RS485抄表節省硬件成本和載波抄表現場施工簡單的量大特點，集合了兩大方案的特點，下面云抄表就來具體說說RS485轉載波抄表方案接線圖和抄表原理。

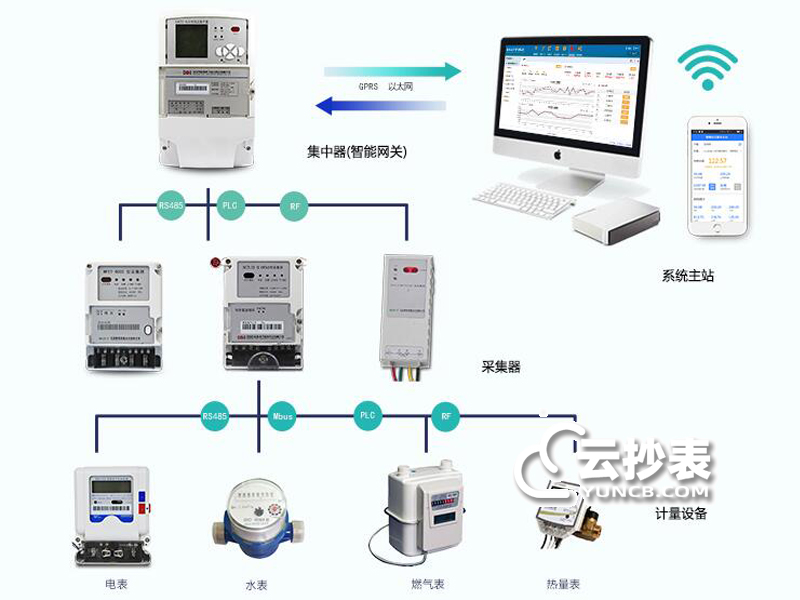

RS485轉載波抄表方案接線圖

RS485轉載波抄表方案抄表原理

RS485轉載波抄表方案抄表原理主要通過485線使用手拉手方式并聯每塊電表，然后采集器器通過485線采集每塊電表的電能值、電流、電壓等數據，進行數據匯總通過電力線使用載波方式上傳到集中器，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

RS485轉載波抄表系統功能

自動抄表：系統根據用戶需求，可按月按日按時按分進行自動抄讀數據，及時發現每一塊電表電壓、電流、功率，負荷異常自動分析并告警，為用戶監控提供數據支撐，實現用電可視化。

自動結算：系統根據用戶設定電價，每天自動結算電費，并生成財務報表，線損分析，幫助服務實現盈利。

自動繳費：系統支持在線繳費(微信)，用戶可使用現金、轉賬支付，即時到賬。

短信通知：系統每日自動采集表計用量并自動扣費，當余額不足設定閥值時，自動生成告警信息，并以短信和微信形式發送至客戶手機 。

繳費通電：系統根據用戶繳費情況，當余額大于0時，系統會即時對電表進行合閘 。

欠費停電：系統根據用戶余額情況，當余額小于0時，系統會在一定時間后對電表進行拉閘。

定制報表：系統根據用戶需求，自定義報表格式，并支持導出和打印。

損耗分析：系統根據用戶設定片區，自行統計片區的用電情況，供用戶進行損耗分析。
